水處理過濾器Filtron控制器使用說明書

價格:

分類:自清洗過濾器控制器

型號:

尺寸:

在線訂購

 自動過濾系統

     FILTRON 16 控制器 V3.9

使用手冊






  成都飛創科技有限公司

     地址:成都市成宏路 68 號,郵編:610000

          電話:028-62302126   傳真: 28-62302127-621

 網址:www.firascible.com

   E-mail:tech@filtrate's.com

                                 image.png                   image.png

                   微信公眾號          公司主頁

 錄

         一、型號說明: ...................................................................2

         二、簡介 .................................................................................3

         三、設置 .................................................................................6

                  1.電源連接 ....................................................................6

                  2.設置配置的過:..........................................................7

                   3.連接輸入/輸出設備 ................................................11

                   4.檢測電磁閥和設置參數 .........................................13

         四、清洗時序 .........................................................................16

         五、接線說明 .........................................................................17

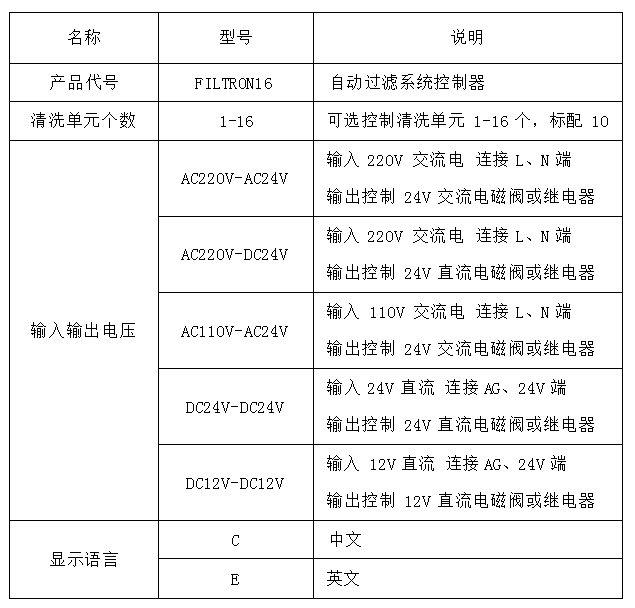

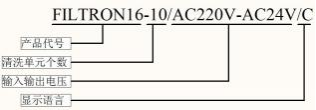

 一、型號說明:



    二、簡介

1  特點:

 1.FILTRON 16 控制器是特別為自動反沖洗過濾系統設計的,您會發現它具有非常優越的特點:

 2.可選擇 AC、DC電源(標配輸入AC220V、50HZ交流電源)。

 輸入:1 個壓差計,1 個水表(可選),1 低壓檢測表(可選)。

 3.主閥、壓差告警獨立輸出接線端子。 所有可定義的參數包括:

1) 清洗周期

2) 反洗時間

3) 相鄰過濾頭反洗間隔時間

4) 壓差延時

5) 連續循環反洗的次數

6) 主閥延時

5.電磁閥手動檢測模式

6.時間間隔控制啟動沖洗

7.壓差控制啟動沖洗

8.水表所測定的流量控制啟動沖洗

 9.人工啟動停止沖洗

10.全部動作屏幕顯示包括:

1).人工啟動沖洗的次數

2).時間控制啟動的次數

3).壓差控制沖洗的次數

4).水量控制沖洗的次數

5).水表的累計量

6).低壓時的自動停止

7).必要時自動報警

2 DC  AC 模式:

FILTRON 16 控制器主要有DCAC兩種模式,這兩種模式用于不同電源及電磁閥。

 FILTRON 16 控制器的DC模式是以一個12-24V堿性電池為電源的模式,DC電壓

大于12V自動啟動,低于10V時低壓告警,DC 模式的電能消耗很低。

FILTRON 16 控制器的AC模式是以一個24V的AC電源為控制器和

一組24V的AC兩位三通電磁閥供電的模式。因?yàn)?/span>AC模式時是用

24VAC來啟動電磁閥的,因此,如電壓發生下降的情況,將不

會啟動電磁閥,但數據不會因?yàn)殡妷合陆刀鴣G失。

 一般地,ACDC模式?jīng)]有很多區別,在以下有不同之處,我們將指明。

按鍵

   FILTRON 16 控制器設有五個按鍵,如下圖所示:


右邊是“ENTER”鍵,其他是水平箭頭和豎直箭頭: <ENTER>鍵的作用:

設置后確認

確認進入對應菜單

手動啟動/停止清洗

箭頭的作用:

屏幕之間的切換

向上的箭頭表示上移 1

向下的箭頭表示下移 1

向右的箭頭表示參數增加

向左的箭頭表示參數減小

特別提示:

同時按下水平“左 ”“右 ”箭頭返回主頁面

同時按下豎直“上 ”“下 ”箭頭統計參數清

三、設置

設置的過程包括以下幾步:

1)將設備與電源相連;

2) 配置過程即 PLC 的定義;

3) 連接輸入/輸出設備;

4) 檢測電磁閥部分及所設定的參數

1 .   電源連接

在設定 FILTRON 16 控制器之前,需將設備正確地連接到電源上。

如為 AC 模式,應將設備根據選型正確連接輸入電源兩種模式的接見接線說明。

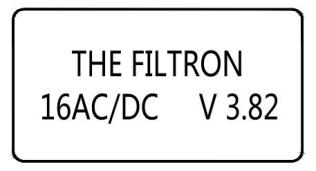

           注意:在DC模式時,勿將正負線接反。當電源接好后,示頻將如下顯示:

 如屏幕沒有顯示檢查電源插頭線是否松動, 檢查保險是

否燒壞,顯示示器與主板連接數 據線是否松動。

2.設置配置的過程:

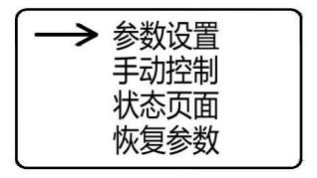

 按 ENTER 鍵進入主菜單

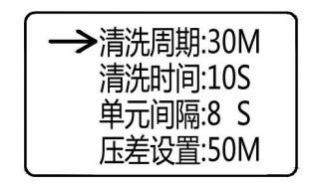

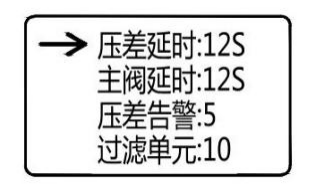

  箭頭指向“參數設置 ”按“ENT ”鍵進入?yún)?shù) 設置頁面如下:


清洗周期范圍(30-9990 分鐘)

清洗時間范圍(5-995 秒)

  單元間隔時間范圍(-60-200 秒)

 壓差值設定范圍(0-70 米)

 注意:壓差值設置為 0 時無壓差清洗


 壓差延時:壓差信號穩定時間(10-30 秒)

 主閥延時:時間(0-99 秒)主閥關閉后再啟 動電磁閥輸出

 壓差告警:無效壓差連續清洗最高次數 (0-10)

過濾單元:過濾單元個數(1-16)10 個以上需 要定做

 按“上 ”“下 ”鍵選擇需要設置參數行,按 “左 ”“右 ”鍵增大減小參數。

當前頁面參數設置完成后按“ENTER ”鍵確認 保存參數設置

如果沒有按“ENTER ”鍵確認參數不會保存

系統在清洗過程中不能設置參數

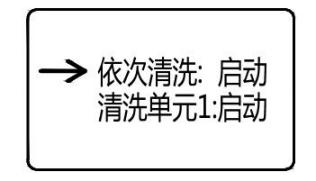

 箭頭指向“手動控制 ”按“ENT ”鍵進入手動 控制頁面如下:


顯示“依次清洗:啟動 ”按“ENTER ”鍵啟動

過濾單元依次清洗

顯示“依次清洗:停止 ”按“ENTER ”鍵停止 過濾單元清洗

顯示“清洗單元 1:啟動 ”按“ENTER ”鍵啟 動清洗對應單元(或檢測對應電閥)

 按“左 ”“右 ”鍵增大減小清洗單元值

顯示“清洗單元 1:停止 ”按“ENTER ”鍵停 止過濾單元清洗

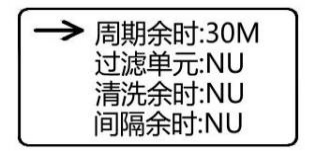

箭頭指向“狀態頁面 ”按“ENT ”鍵進入狀態

頁面如下:


周期余時:下次周期啟動清洗剩余時間

過濾單元:正在清洗的過濾單元

清洗余時:清洗剩余時間

間隔余時:單元間隔剩余時間

“NU ”表示當前值無效


  周期余時:下次周期啟動清洗剩余時間

過濾單元:正在清洗的過濾單元

清洗余時:清洗剩余時間

間隔余時:單元間隔剩余時間

 “NU ”表示當前值無效


實際壓差:顯示實際壓差值 “— ”壓差信號 斷開,“+ ”壓差信號閉合

周期次數:時間次數統計

壓差次數:壓差清洗次數統計

手動次數:手動清洗次數統計

同時按“上 ”“下 ”鍵統計次數清 0

3.  連接輸入/輸出設備

FILTRON 16 控制器 可識別三種設備:

差壓計-檢測過濾頭輸入與輸出端的壓差。紅管連接進水高壓端,黑管連接出水低壓端。

兩點之間的壓差就會被檢測到,當壓差超過設置時,反洗開始。

低壓傳感器(選配)- 檢測低壓狀態(LP), 在反洗過程中,若出現低壓狀況,

此傳感器將發出信號到控制器使設備停止反洗。

水表(選配) –檢測通過過濾器的流量,能 根據水量的多少來控制反洗頻率。

 每種輸入設備在終端上都有固定連接點:


L、N:220V 電源輸入端

AGAG、24V:DC10-24V 或 AC 12-24V 電源輸入端

CM、AG:連接主閥電磁閥

CA、AG:連接告警輸出控制端

CO1-CO12、AG:連接電磁閥 1-12

注意:單組端子最大輸出電流 0.5A,最大輸出總功率 20W

AI1、DG、+5V:模擬壓差傳感器輸入 AI1 信號端、DG5V 地、+5V 電源

機械觸點壓差開關輸入時連接 AI1 +5V 端。



4 .檢測電磁閥和設置參數



到此時,用戶已完成大部分的設置工作,余下的就是檢測電磁閥和設定一些參數了。這時,用戶須回答下列問題:

A. 工作周期的時間是多少?(以分鐘表示)

B. 反洗間隔(停止)時間是多少?(以秒表示)

C. 每個反洗位置所希望 的反洗  間是多 ?(以秒表示)

D. 主閥延時時間是多少?(以秒表示)

E. 壓差啟動沖洗的壓差值是多少?(以米表 )

F. 實際反沖洗單元個數是多少?(以個表示)

G. 壓差計的延時輸入反應是多少?(以秒表 )

H.連續循環沖洗幾次,系統被確認為是進入錯誤狀態。

檢測電磁閥:

手動頁面依次啟動電磁閥,檢測電磁閥是否正常打開和電磁閥的接線順序是否正常。

如“清洗單元 1:啟動 ”按“ENTER ”鍵 1  電磁閥將被打開(指示燈點亮)

1) 設置工作周期:

工作周期能夠以時間或流量來表示。第一個動作就是啟動反洗,與此同時將控制器中的時間和流量計數清零。以 D.P.來啟動反洗時,也同時將控制器中的時間和流量計數清零。只有在系統中含有水表的情況下,才能以流量為參考值啟動反洗。如“清洗周期: 30M  表示沖洗周期是 30 分鐘。若使用時間作為啟動反洗的依據,則反洗的啟動由兩次成功地反洗之間的間隔來決定。時間的測定范圍為 30-9990 的分鐘。無論反洗以何一種方式被啟動,計量器都將清零。

2) 設置反洗時間:

反洗時間決定了反洗閥在反洗狀態時打開的時間。如“清洗時間:10S ”表示每個單元反沖洗時間是 10 秒。

3) 設置單元停頓時間:

停頓時間是延時器測量的,是在兩個過濾頭成功地反洗之間的時間間隔。如“ 間隔時間  表示上一個單元反洗結束到下一單元開始反洗的時間是 8 秒。

4)壓差計(D.P)

壓差計以下三個參數必須設置。

第一個參數決定 D.P 達到穩定時的時間。

如“壓差延時:12S ”表示壓差信號達到并保持 12 秒后才啟動反洗。

第二個參數決定循環次數的限度。也就是使  D.P 保持關閉狀態的循環次數如“壓差告警: 5 ”表示壓差啟動連續反洗限定次數 5 次,當循環次數超過限度時,FILTRON16 控制器將自動停止,告警端輸出告警信號。

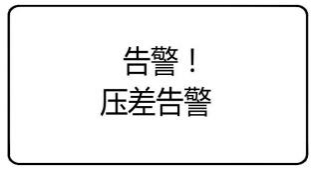

如下圖顯示若需繼續運行只需按一下ENTER)鍵即可解除告警。



第三個參數壓差值。也就是實價壓差值大于 設定壓差值保持時間大于穩定時間后啟動壓 差反沖洗。如“壓差設置:50M ”表示實際壓 差大于 50 米(5Bar)保持的時間大于穩定時 間后啟動壓差反沖洗。




5)主閥延時

主閥和第—個反洗閥之間的延時叫主閥延

時。如“主閥延時:12S ”表示反沖洗開始主

閥關閉 12 秒后才開始反沖洗第一個單元。

6)過濾單元個數

根據實際使用過濾單元個數設置

如“過濾單元:10 ”表示是實際的過濾單元

 10 個。

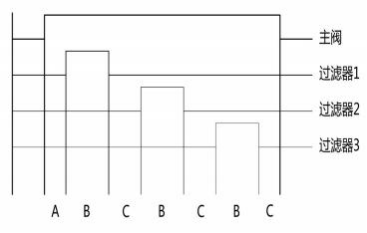

四、清洗時序



A – 主閥延時時間(主閥和第一個過濾頭反沖洗閥之間的開啟時間間隔)

B – 反洗時間(每個過濾頭反沖洗閥動作的時間)

C – 單元反洗間隔時間(前一個反沖洗閥結 束到后一個反沖洗閥開啟的時間間隔)

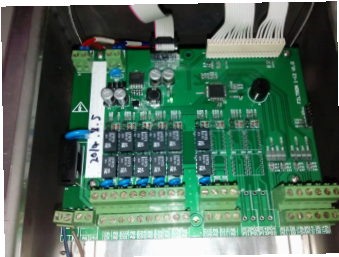

五、接線說明


L、N:220V 電源輸入

AG、24V:直流電源輸入 AG -、24V +

CM、AG:連接主閥電磁閥

CA、AG:告警輸出端

CO1、AG:連接電磁閥 1

CO2、AG:連接電磁閥 2

CO3、AG:連接電磁閥 3

CO4、AG:連接電磁閥 4

CO5、AG:連接電磁閥 5

CO6、AG:連接電磁閥 6

CO7、AG:連接電磁閥 7

CO8、AG:連接電磁閥 8

CO9、AG:連接電磁閥 9

CO10、AG:連接電磁閥 11

CO12、AG:連接電磁閥 12

PI1、PO1:連接電磁閥 13

PI2、PO2:連接電磁閥 14

PI3、PO3:連接電磁閥 15

      PI4、PO4:連接電磁閥 16


壓差信號輸入端:

電子壓差傳感器連接:AI1(藍色 信號線)、 DG(黃色 電源負)、+5V(紅色 電源+)

機械壓差開關連接:AI1 +5V

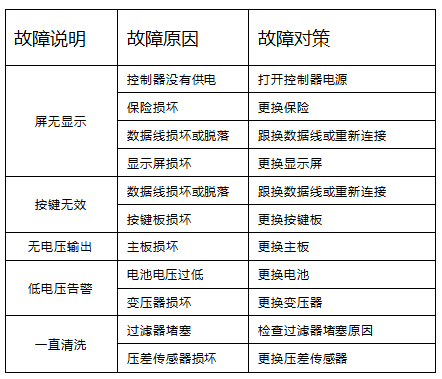

六、故障診斷
